Cable Drum

Material: Aluminum Die Cast Alloy ADC12/A380

Aluminum Die Cast Alloy ADC12/A380 Cable Drums

Engineered for overhead door mechanisms and lifting systems. Manufactured from high-grade Aluminum Die Cast Alloy ADC12/A380 for superior strength, balanced cable winding, and dependable operation across Standard Lift, High Lift, and Vertical Lift configurations.

Alloy ADC12/A380 Die Cast ID, LH/RH Color Coded Factory-Installed Set Screws Precision Keyway & Tube Fits
Quality Assurance Every drum is cast and machined for smooth cable travel, precise groove pitch, and high load capacity.
Aluminum Die Cast Cable Drum

Standard Lift Cable Drums

Designed for standard door height configurations from 8 ft. up to 32 ft. with smooth groove profiling and robust load ratings.

4 Standard Models

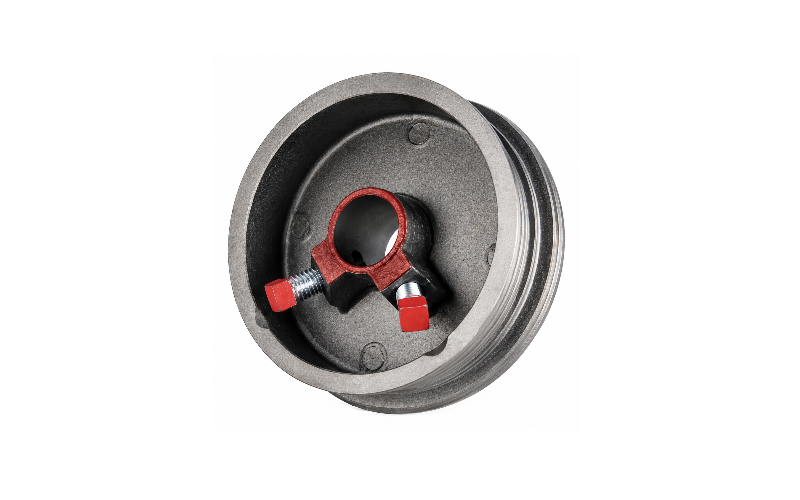

Aluminum Die Cast Alloy ADC12/A380 (400-8) 8’ Door

Aluminum Die Cast Alloy ADC12/A380 (400-8)

  • Material Aluminum Die Cast Alloy ADC12/A380
  • Description Standard Lift Drum (8’ door height)
  • Capacity (kg) 120 kg/drum
  • Max Cable Size (mm) 3.2 mm
  • Set Screws 2 installed, 1 inch
  • Markings ID, LH/RH & Color Coded
  • Shaft Size 1″ tube only
Standard Lift Drum (400-13) 13’ Door

Standard Lift Drum (400-13)

  • Material Aluminum Die Cast Alloy ADC12/A380
  • Description Standard Lift Drum (13’ door height)
  • Capacity (kg) 170 kg/drum
  • Max Cable Size (mm) 4.0 mm
  • Set Screws 2 installed, 1 inch
  • Markings ID, LH/RH & Color Coded
  • Shaft Size 1/4 in. keyway, on 1″ shaft

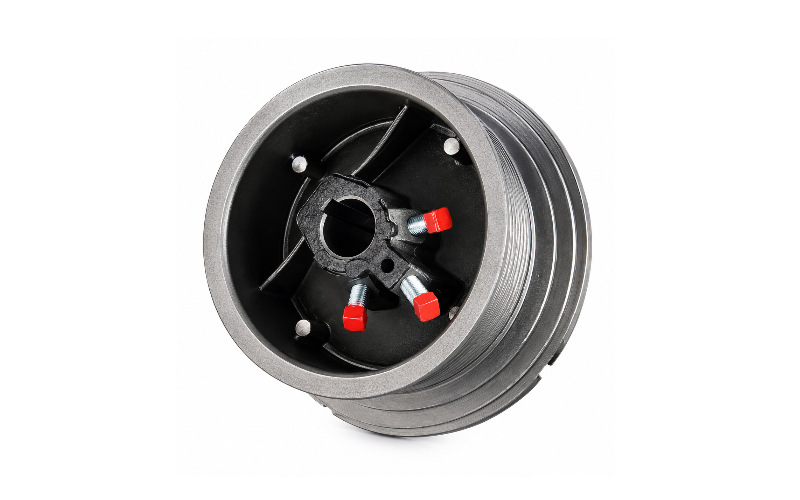

Standard Lift Drum (525-18) 18’ Door

Standard Lift Drum (525-18)

  • Material Aluminum Die Cast Alloy ADC12/A380
  • Description Standard Lift Drum (18’ door height)
  • Capacity (kg) 340 kg/drum
  • Max Cable Size (mm) 4.8 mm
  • Set Screws 3 installed, 1 inch
  • Markings ID, LH/RH & Color Coded
  • Shaft Size 1/4 in. keyway, on 1″ shaft
Standard Lift Drum (800-32) 32’ Door

Standard Lift Drum (800-32)

  • Material Aluminum Die Cast Alloy ADC12/A380
  • Description Standard Lift Drum (32’ door height)
  • Capacity (kg) 499 kg/drum
  • Max Cable Size (mm) 6.4 mm
  • Set Screws 3 installed, 1 inch
  • Markings ID, LH/RH & Color Coded
  • Shaft Size 1/4 in. keyway, on 1″ shaft

High Lift Cable Drums

Engineered for high lift door designs with stepped spiral profiles, providing balanced counterbalance throughout the vertical and horizontal travel.

4 High Lift Models
High Lift Drum (400-54) 54″ High Lift

High Lift Drum (400-54)

  • Material Aluminum Die Cast Alloy ADC12/A380
  • Description High Lift (10’3″ door+high lift)
  • Max. High Lift 54″ (4’6″)
  • Capacity (kg) 124 kg/drum
  • Max Cable Size (mm) 4.0 mm
  • Set Screws 2 installed, 1 inch
  • Markings ID, LH/RH & Color Coded
  • Shaft Size 1/4 in. keyway, on 1″ shaft
High Lift Drum (525-54) 54″ High Lift

High Lift Drum (525-54)

  • Material Aluminum Die Cast Alloy ADC12/A380
  • Description High Lift (15’3″ door+high lift)
  • Max. High Lift 54″ (4’6″)
  • Capacity (kg) 226 kg/drum
  • Max Cable Size (mm) 4.8 mm
  • Set Screws 2 installed, 1 inch
  • Markings ID, LH/RH & Color Coded
  • Shaft Size 1/4 in. keyway, on 1″ shaft
High Lift Drum (575-120) 120″ High Lift

High Lift Drum (575-120)

  • Material Aluminum Die Cast Alloy ADC12/A380
  • Description High Lift (12’6″ door+high lift)
  • Max. High Lift 120″ (10′)
  • Capacity (kg) 226 kg/drum
  • Max Cable Size (mm) 4.8 mm
  • Set Screws 3 installed, 1 inch
  • Markings ID, LH/RH & Color Coded
  • Shaft Size 1/4 in. keyway, on 1″ shaft
High Lift Drum (638-164) 164″ High Lift

High Lift Drum (638-164)

  • Material Aluminum Die Cast Alloy ADC12/A380
  • Description High Lift (19’6″ door+high lift)
  • Max. High Lift 164″ (13’8″)
  • Capacity (kg) 362 kg/drum
  • Max Cable Size (mm) 6.4 mm
  • Set Screws 3 installed, 1 inch
  • Markings ID, LH/RH & Color Coded
  • Shaft Size 1/4 in. keyway, on 1″ shaft

Vertical Lift Cable Drums

Engineered for full vertical lift track installations where the door rises straight up along the wall, featuring tapered spiral profiles to match cable tension.

3 Vertical Models

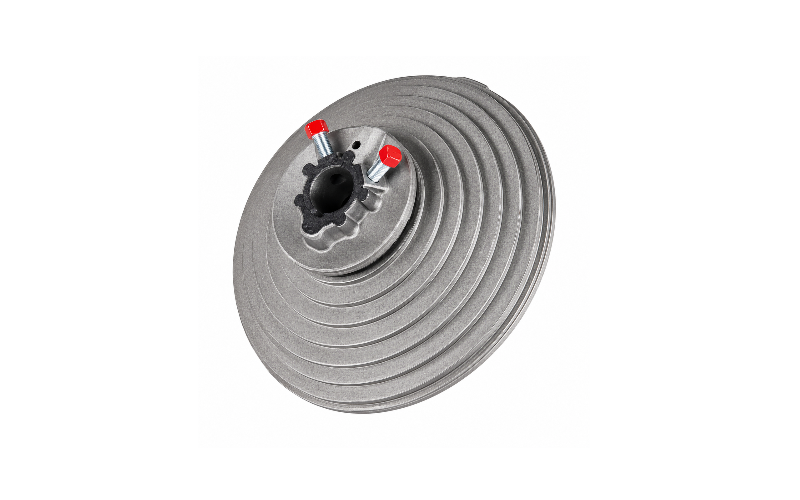

Vertical Lift Drum (143-11) 11′ Door

Vertical Lift Drum (143-11)

  • Material Aluminum Die Cast Alloy ADC12/A380
  • Description Vertical Lift Drum (11′ door height)
  • Capacity (kg) 192 kg/drum
  • Max Cable Size (mm) 4.8 mm
  • Set Screws 3 installed, 1 inch
  • Markings ID, LH/RH & Color Coded
  • Shaft Size 1/4 in. keyway, on 1″ shaft
Vertical Lift Drum (1100-18) 18′ Door

Vertical Lift Drum (1100-18)

  • Material Aluminum Die Cast Alloy ADC12/A380
  • Description Vertical Lift Drum (18′ door height)
  • Capacity (kg) 299 kg/drum
  • Max Cable Size (mm) 4.8 mm
  • Set Screws 3 installed, 1 inch
  • Markings ID, LH/RH & Color Coded
  • Shaft Size 1/4 in. keyway, on 1″ shaft
Vertical Lift Drum (348-28) 28′ Door

Vertical Lift Drum (348-28)

  • Material Aluminum Die Cast Alloy ADC12/A380
  • Description Vertical Lift Drum (28′ door height)
  • Capacity (kg) 226 kg/drum
  • Max Cable Size (mm) 4.8 mm
  • Set Screws 3 installed, 1 inch
  • Markings ID, LH/RH & Color Coded
  • Shaft Size 1/4 in. keyway, on 1″ shaft

Need custom cable drums or batch production?

We supply precision die cast Aluminum Alloy ADC12/A380 cable drums tailored to your specifications with custom bores, keyways, and high-volume consistency.
